什么是实验室气体管路工程

实验室气体管道工程即实验室气体管道输送系统，其包括操作阀门、减压设备、过滤器、压力表或压力传感器、管件等部分。从储气装置到使用生产设备的部分都属于气体管路系统。

实验室气体管路工程特点

实验室气体管路工程一般采用集中供气方式来供应气体。实验室气体常用的一些特种气体的危害性非常的大，而在实验室气体管路工程安装方面有很多不成熟的私人团队或经验尚浅的公司单位在大肆吹嘘其施工能力以及成本，从而不仅存在很危险的安全隐患外也对一些经验丰富的老牌单位影响很大，如中电二、中电四、盖斯帕克。

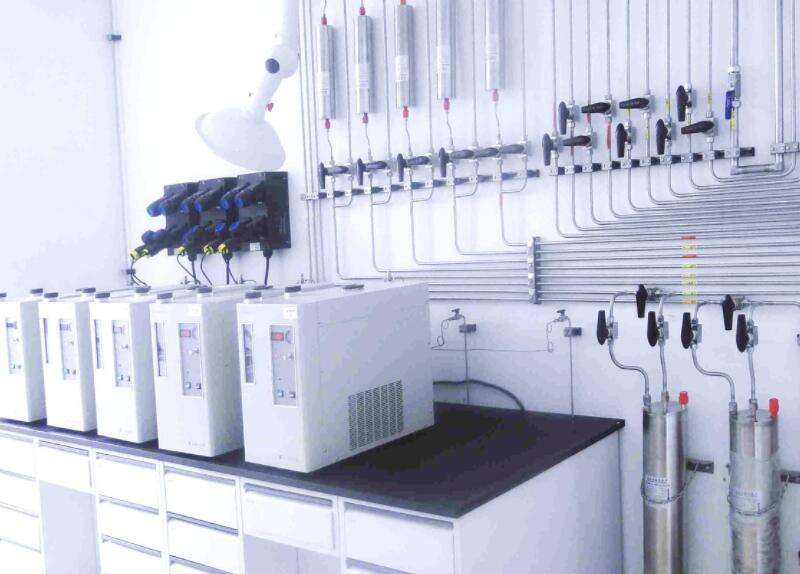

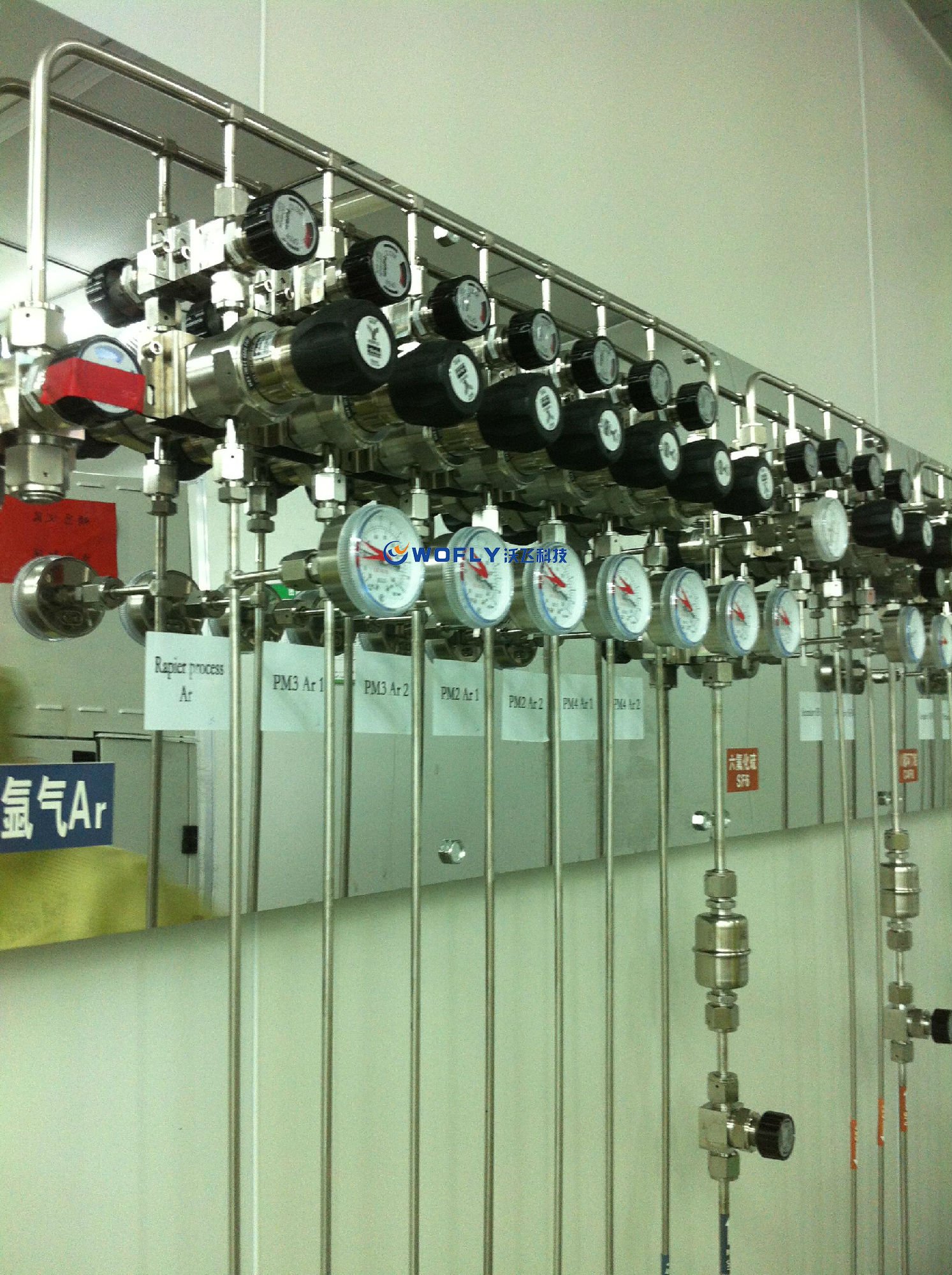

实验室气体工程之管道

实验室气体管道施工方面对工艺要求也很高，很多细节没有处理好都会对整个系统造成很大的安全隐患，盖斯帕克所编制的《气体管路施工规范》中很详细的对施工细节进行明确的要求和管理。

气体管道施工规范：

1. 所有气体管道都由高质量的、完全退火型，无缝连接的不锈钢管组成。特气管道需用EP级管件，切不能与不得与线缆，导电性同架铺设。

2. 所有的管路、阀门、压力表都由高质量的不锈钢构成，并且都是标准配件。特气部分材质需为EP级。

3. 所有气体管路的连接为无缝自动焊接。连接到阀门或调节装置时，才可以使用压力配件。

4. 工作台上气体出口由单独的阀门来控制

5. 气体管路要有明确表标示，同时指示气体的流向。

6. 气体管路的支架要求耐腐蚀，可以采用不锈钢或其他合适的工程塑料等制作。

7. 气体管路就需要有支架。另外根据气体管路弯曲的直径，设置合适的支架位置。

8. 特气管道需与其他管道分开单独引入，氢气管道与其他管道同架铺设时间隔最少0.25M，切应在其他管道上方。

9. 其他规范要求则需根据实验室具体结构制定。

实验室气体工程之安全监测：

1. 各储气设备、管路管件需实时监测压力及级泄漏情况，出现紧急情况除必须暗账的声光报警之外还需紧急急停功能。

2. 气瓶间对环境氧浓度报警、明火报警应及时反应、紧急停止功能能安全有效的保证人员及设备仪表的安全无损。

3. 实验室环境环境氧浓度报警，阀门仪表不正常状态应及时反应、紧急停止，确保人员及设备仪表的安全无损。

实验室气体的危险性：

1. 部分易燃易爆气体以及腐蚀有毒性气体一旦出现泄漏会对工作人员可能造成致命伤害，而且对设备仪器造成非常大的损失，对环境也会造成很严重的污染，

2. 储气钢瓶出气压力大多在15MPa左右即150公斤/cm2,钢瓶出气减压装置一旦出现问题，随高压而出的气体就算是惰性气体也会对设备仪表造成极大的损失。

如何避免气体带来的隐藏忧患，集中供气系统因此出现。

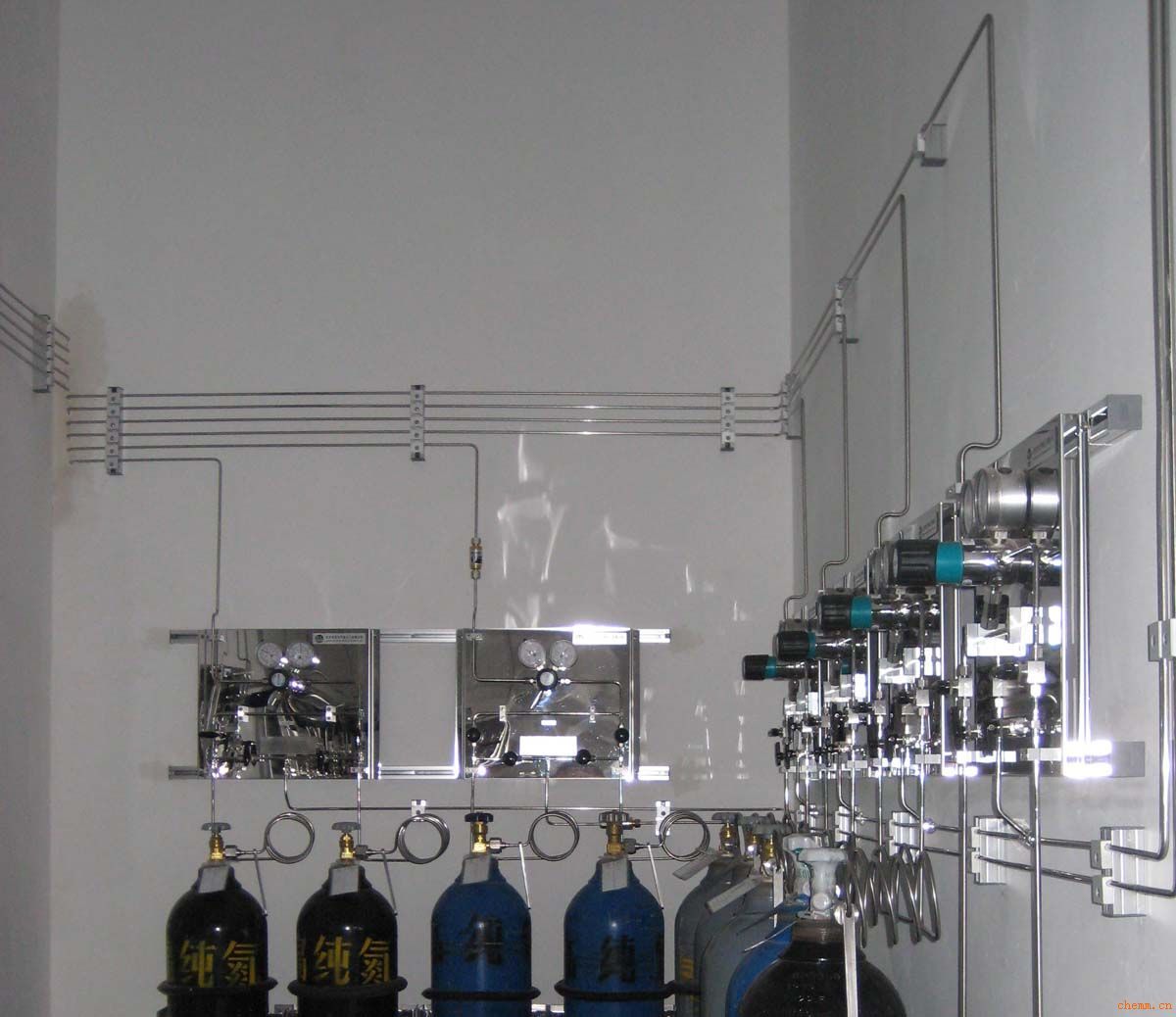

集中供气系统

集中供气的优点：

1. 保证气体的纯度

2. 不间断供气：双瓶手动或自动切换，保证气体不间断供应。

3. 压力报警：密封设备负压、气体输送压力变化出警示压力范围将及时报警。

4. 分级减压：分一次减压二次减压，将高压精确减至需用气压力，保证用气正常。

5. 泄漏报警;储气设备，管路出现气体泄漏时及时报警与急停，保证人员及设备仪表安全。

6. 高效性：气瓶集中在气瓶间高效管理高效运营，更换气瓶更方便。

7. 实验室无气瓶占用地，空间利用最大化。

8. 远程管理更高效，集中气瓶集中管理，实现远程控制整个系统。

特别注意：实验室气体管路工程是一项复杂、科学、严谨、安全系数要求极高的工程，其不仅关乎实验室的安全更是对环境安全也有着极为重要的影响。
