一、用途

YQJX系列小型单级压力调节器适用于8升以下钢瓶的气体调压，适用于输入压力需要精密控制和调整的分析仪器、置配气行业、环保仪器设备、电力工业以及其它仪器和设备。

二、结构特点

1、稳压特性：气源压力在5-15MPa范围内，进口压力每变化1MPa，出口压力的变化不大于7X10^-3MPa。

2、流量特性：在进口压力大于2MPa时，调节流量在额定范围内变化，输出压力变化不大于输出压力表测量上限的±6%。

3、内外泄漏率：＜5X10^-9Pa.m³/s。

4、阀中隔膜采用金属膜片，取代了传统的橡胶膜片，所有密封材料均采用聚四氟乙烯，确保对高纯气体不会造成二次污染。

5、结构简单合理，体积小，重量轻。坚韧耐用，适用多种气体的置换、操作。

6、耐高压结构密封性好。

7、和常规减压器（氧调）相比，压力特性、流量特性有显著提高。

8、品种规格齐全，输入输出连接符合国家标准和广大用户的习惯。能满足各行业不同用途的需要。进出口螺母可根据用户的要求，专门配件。

三、主要部件材料

1、主体：黄铜

2、上盖：黄铜

3、膜片：316L

4、阀座：黄铜

5、阀杆：尼龙

五、技术参数：

型号	最大输入压力	最大输出压力	压力仪表精确度	额定流量	配套压力表量程		外形尺寸	安装连接
型号	最大输入压力	最大输出压力	压力仪表精确度	额定流量	输入	输出	外形尺寸	输入	输出
YQJX-1	15MPa	0.45MPa	2.5级	0.6m³/h	25MPa	0.6MPa	140×110×110	G5/8左、右或W21.8-14左、右	可配Φ3、Φ6、1/8、1/4卡套接头。或根据客户要求制作。 Upon request
YQJX-2	15MPa	0.12MPa	2.5级	0.06m³/h	25MPa	0.16MPa	140×110×110
YQJX-4	15MPa	0.2MPa	2.5级	0.2m³/h	25MPa	0.25MPa	140×110×110
YQJX-5	15MPa	0.75MPa	2.5级	0.6m³/h	25MPa	1.0MPa	140×110×110

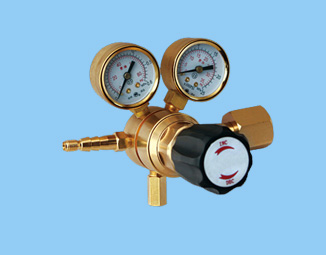

YQJX系列小型单级压力调节器
