一、用途

YQJ型单级压力调节器适用于无腐蚀性的高压气体及标准混合气体的精密调压，亦适用于对气体的纯度、质量要求很高的分析仪器及设备。

二、结构特点

1、稳压特性：气源压力在5-15MPa范围内，进口压力每变化1MPa，出口压力的变化不大于7X10^-3MPa。

2、流量特性：在进口压力大于2MPa时，调节流量在额定范围内变化，输出压力变化不大于输出压力表测量上限的±6%。

3、内外泄漏率：＜5X10^-9Pa.m³/s。

4、阀中隔膜采用金属膜片，避免了橡胶膜片对高纯气体的二次污染。

5、耐高压结构密封性好。

6、与氧气调节器相比，压力特性有显著提高。

7、结构紧凑合理，设有多到过滤装置，坚韧耐用，便于各种气的置换、操作。

8、品种规格齐全，性能价格比高。

三、主要部件材料

1、主体：黄铜

2、上盖：黄铜

3、膜片：316L

4、阀座：黄铜

5、阀杆：尼龙

四、流量特性曲线

五、技术参数：

型号	最大输入压力	最大输出压力	压力仪表精确度	额定流量	配套压力表量程		外形尺寸	安装连接
型号	最大输入压力	最大输出压力	压力仪表精确度	额定流量	输入	输出	外形尺寸	输入	输出
YQJ-1	15MPa	0.45MPa	2.5级	0.6m³/h	25MPa	0.6MPa	160×150×190	G5/8左、右或W21.8-14左、右	可配Φ3、Φ6、1/8、1/4卡套接头。或根据客户要求制作。 Upon request
YQJ-2	15MPa	0.12MPa	2.5级	0.06m³/h	25MPa	0.16MPa	160×150×110
YQJ-3	15MPa	2.5MPa	2.5级	1m³/h	25MPa	4MPa	170×160×140
YQJ-4	15MPa	0.18MPa	2.5级	0.2m³/h	25MPa	0.25MPa	160×150×110
YQJ-5	15MPa	0.75MPa	2.5级	0.6m³/h	25MPa	1.0MPa	160×150×110
YQJ-6	15MPa	1.2MPa	2.5级	0.6m³/h	25MPa	1.6MPa	160×150×110
YQJ-7	15MPa	1.5MPa	2.5级	0.8m³/h	25MPa	2.5MPa	160×150×110

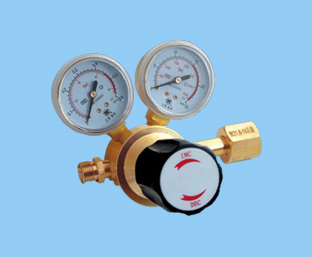

YQJ型单级压力调节器
