一、用途

YQF系列两级压力调节器主要适用于输入压力需要精密控制和调整的分析仪器、置配气行业、环保仪器设备、电力工业、以及其它仪器和设备。还适用于对钢瓶气体的高压气源进行精密调节后，送入仪器设备。

二、结构特点

1、稳压特性：气源压力在5-15MPa范围内，进口压力每变化1MPa，出口压力的变化不大于7X10^-4MPa。

2、流量特性：在进口压力大于2MPa时，调节流量在额定范围内变化，输出压力变化不大于输出压力表测量上限的±6%。

3、内外泄漏率：＜5X10^-9Pa.m³/s。

4、阀中隔膜采用金属膜片，避免了橡胶膜片对高纯气体的二次污染。

5、耐高压结构密封性好。

6、与氧气调节器相比，压力特性有显著提高。

7、结构紧凑合理，设有多到过滤装置，坚韧耐用，便于各种气的置换、操作。

8、品种规格齐全，性能价格比高。

三、主要部件材料

主体：316L

高低压盖：316L

膜片：316L

阀座：316L

阀杆：聚三氟氯乙烯

四、流量特性曲线

五、技术参数

型号	最大输入压力	最大输出压力	压力仪表精确度	额定流量	配套压力表量程		外形尺寸	安装连接
型号	最大输入压力	最大输出压力	压力仪表精确度	额定流量	输入	输出	外形尺寸	输入	输出
YQF-1	15MPa	0.45MPa	2.5级	0.6m³/h	25MPa	0.6MPa	160×150×190	G5/8左、右或W21.8-14左、右	可配Φ3、Φ6、1/8、1/4卡套接头。或根据客户要求制作。 Upon request
YQF-2	15MPa	0.12MPa	2.5级	0.06m³/h	25MPa	0.16MPa	160×150×190
YQF-3	15MPa	2.5MPa	2.5级	1m³/h	25MPa	4MPa	170×160×230
YQF-4	15MPa	0.18MPa	2.5级	0.2m³/h	25MPa	0.25MPa	160×150×190
YQF-5	15MPa	0.75MPa	2.5级	0.6m³/h	25MPa	1.0MPa	160×150×190
YQF-6	15MPa	1.2MPa	2.5级	0.6m³/h	25MPa	1.6MPa	160×150×190
YQF-7	15MPa	1.5MPa	2.5级	0.8m³/h	25MPa	2.5MPa	160×150×190

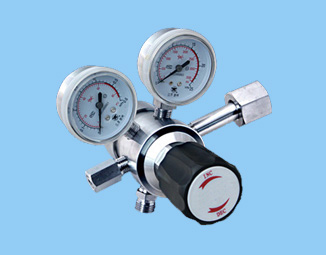

YQF型两级压力调节器
