一、用途

YQXF系列小型两级压力调节器适用于8升以下钢瓶的气体调压，适用于输入压力需要精密控制和调整的分析仪器、置配气行业、环保仪器设备、电力工业以及其它仪器和设备。

二、结构特点

1、稳压特性：气源压力在5-15MPa范围内，进口压力每变化1MPa，出口压力的变化不大于7X10^-3MPa。

2、流量特性：在进口压力大于2MPa时，调节流量在额定范围内变化，输出压力变化不大于输出压力表测量上限的±6%。

3、内外泄漏率：＜5X10^-9Pa.m³/s。

4、结构小、重量轻、适宜8升以下小瓶的气体调压。

5、阀中隔膜采用金属膜片，避免了橡胶膜片对高纯气体的二次污染。

三、主要部件材料

1、主体：316L

2、高低压盖：316L

3、膜片：316L

4、阀座：316L

5、阀杆：聚三氟氯乙烯

五、技术参数：

型号	最大输入压力	最大输出压力	压力仪表精确度	额定流量	配套压力表量程		外形尺寸	安装连接
型号	最大输入压力	最大输出压力	压力仪表精确度	额定流量	输入	输出	外形尺寸	输入	输出
YQXF-1	15MPa	0.45MPa	2.5级	0.6m³/h	25MPa	0.6MPa	140×110×170	G5/8左、右或W21.8-14左、右	可配Φ3、Φ6、1/8、1/4卡套接头。或根据客户要求制作。 Upon request
YQXF-2	15MPa	0.12MPa	2.5级	0.06m³/h	25MPa	0.16MPa	140×110×170
YQXF-4	15MPa	0.2MPa	2.5级	0.2m³/h	25MPa	0.25MPa	140×110×170
YQXF-5	15MPa	0.75MPa	2.5级	0.6m³/h	25MPa	1.0MPa	140×110×170
YQXF-6	15MPa	1.2MPa	2.5级	0.6m³/h	25MPa	1.6MPa	140×110×170
YQXF-7	15MPa	1.5MPa	2.5级	0.8m³/h	25MPa	2.5MPa	140×110×170

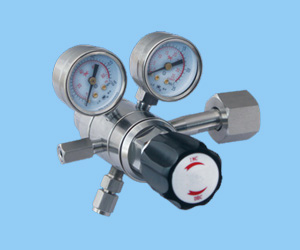

YQXF系列小型两级压力调节器
